LNDK系列晶闸管快速投切开关(塑壳)
产品概述
LNDK系列晶闸管快速投切开关(塑壳)，是专为0.66kV以下电压等级的电力电容器动态快速补偿设计、开发研制的拥有自主知识产权的快速动态投切开关。开关模块采用高速CPU测控，具有多重保护方案及快速20ms投切技术,保证触发可控硅为电压过零点接触,电流过零点断开,不产生合闸涌流。
LNDK开关跟随速度快,有效补偿冲击性负荷,响应时间为10~20毫秒，有效节约电能，是交流接触器和复合开关所不可取代的产品。为保证LNDK开关安全运行,应在每组电容回路LNDK开关下口串联5%～7%电抗器。
适用于需要快速投切电容器的负荷变化现场,如：电焊机、轧钢、港口行吊、电梯、变频炉等负荷快速变化现场。

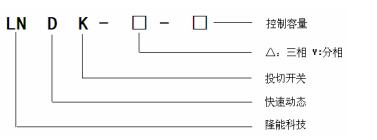

型号命名
技术参数
|
类型 |
技术指标 |
|
技术参数 |
工作电压：AC 380V/220V ±20% 工作频率：50Hz±5% |
|
控制参数 |
控制容量：△≤60kvar Y≤3×20kvar 控制信号：DC 12V ，≤30mA 响应时间：≤20ms 报警输出：过电压(460V)或低压电(300V)闭合，报警灯亮 |
|
使用条件 |
空气温度：-25℃~+65℃ 大气条件：≤ 25℃时,空气湿度不超过90% 海拔高度：≤2000m 环境条件：不结露，无腐蚀性气体、无导电尘埃场所 |
|
散热系统 |
温度达到45℃（+5℃）风扇开始工作 温度达到80℃（+5℃）开关自动断开 风扇工作至温度降低至80℃（+5℃），开关恢复工作 |

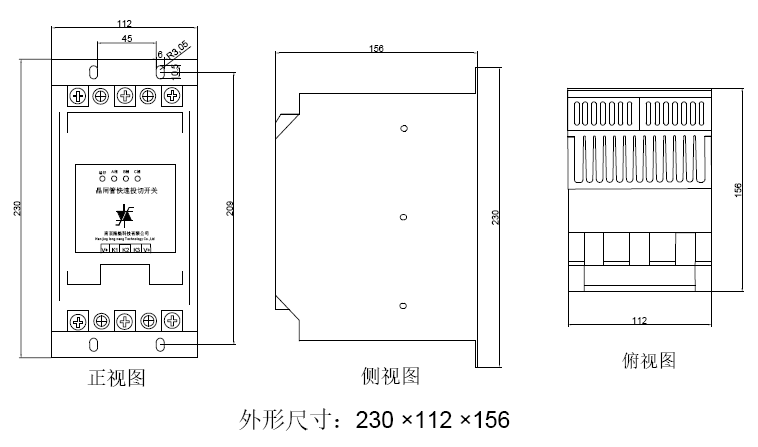

外形尺寸
