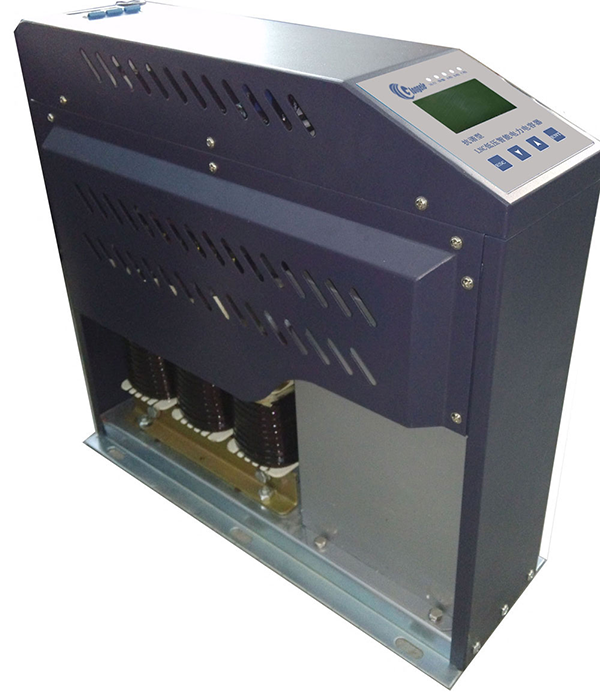

LNC抗谐型低压智能集成电力电容器
产品概述
LNC系列抗谐型低压智能集成电力电容器，是我公司开发研制的拥有自主知识产权的新一代智能模块化无功补偿装置。由CPU测控单元、晶闸管或复合开关、保护装置、电抗器、两台(△型)或一台(Y型)低压自愈式电力电容器组成一个独立完整的智能补偿单元，替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、电抗器、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。真正做到过零投切，满足用户对无功补偿要切实达到提高功率因数、改善电压质量、节能降损的实际需求。

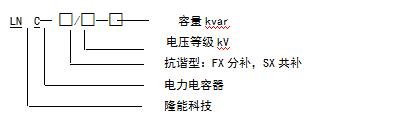

型号命名
产品特点
质量保证：遵循《GB/T 22582-2008 电力电容器 低压功率因数补偿装置》和《GB/T 15576-2008 低压成套无功功率补偿装置》标准。
过零投切：实现电压过零导通和电流过零切断，具有可控硅过零投切和接触器开关功耗低的优点。
无谐波注入：导通瞬间由可控硅过零触发，延时后由交流接触器（磁保持继电器）吸合导通，所以在交流接触器（磁保持继电器）吸合导通时就不会产生谐波。
功能强：液晶显示电压、电流、有功、无功功率、谐波等工况，高亮LED指示多达64路电容投切状态。
抗谐型：抗谐型智能电容装置中串有4.5%、6%、7%、12%的电抗器，能有效抑制3、5、7及以上次数谐波。
保护全：具有过压、欠压、短路、过流、过谐波、三相不平衡、过温保护与自诊断功能。
模块化：装置采用模块化组合，体积小、安装维护方便。
易组网：RS485总线、RJ45接口，直接串插，简化接线，方便组网。
先进性：多台智能电容器并联使用时，可配备我公司专用智能电容综合监控仪，集数据采集存储（可采集电压、电流、谐波等参数），电容器优化投入切除，谐波超限保护（谐波超标可调节规避运行），并具有过电压保护，延时保护，过流保护等多种保护于一体。
抗谐型选型（以7%举例，其它类似）
|
补偿方式 |
规格型号 |
额定容量(kvar) |
额定电压（V） |
高 度 （mm） |
适用场合 |
|
三相 共补 |
LNC-SX/0.48-40-7% |
40 |
480 |
430 |
1、4.5%、6%、7%电抗率，适合非线性设备产生的5、7次谐波而且非线性负荷比例≤50%变压器容量场合。 2、12%、13%电抗率，适合非线性设备产生的3次谐波而且非线性负荷比例>50%变压器容量场合。 |
|
LNC-SX/0.48-30-7% |
30 |
480 |
430 |
||
|
LNC-SX/0.48-20-7% |
20 |
480 |
430 |
||
|
LNC-SX/0.48-15-7% |
15 |
480 |
430 |
||
|
LNC-SX/0.48-10-7% |
10 |
480 |
430 |
||
|
分相 补偿 |
LNC-FX/0.28-30-7% |
30 |
280 |
430 |
|
|
LNC-FX/0.28-20-7% |
20 |
280 |
430 |
||
|
LNC-FX/0.28-15-7% |
15 |
280 |
430 |
||
|
LNC-FX/0.28-10-7% |
10 |
280 |
430 |
||
|
LNC-FX/0.28-5-7% |
5 |
280 |
430 |
||
|
控制器 |
LNCK智能电容综合监测仪 |
液晶显示电压、电流、功率因数、有功功率、无功功率及谐波等电气参数，控制并指示电容投切、切除状态（开孔尺寸138*138mm） |
|||
注：除了抗谐型系列智能电容器外，其他型号产品均仅适用于谐波电压总畸变率<5%,谐波电流不超过《电能质量公用电网谐波》规定的场合。
技术参数
|
类型 |
技术指标 |
|
|
技术参数 |
工作电压 |
共补380V AC 分补220V AC |
|
工作频率 |
50Hz±5% |
|
|
功 耗 |
≤2W |
|
|
电压谐波 |
电压总畸变率不大于5% |
|
|
控制参数 |
三相共补 |
△型 容量≤ 25 kvar+25kvar |
|
单相分补 |
Y型 容量≤ 10 kvar×3 |
|
|
控制方式 |
RS485总线通讯 |
|
|
使用条件 |
空气温度 |
-25℃~+65℃ |
|
大气条件 |
≤ 25℃时,空气湿度不超过90% |
|
|
海拔高度 |
≤2000m |
|
|
环境条件 |
不结露，无腐蚀性气体、无导电尘埃场所 |
|
安装尺寸

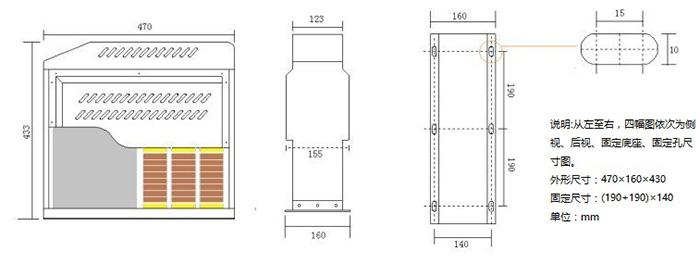

1、复合开关型外形及安装尺寸

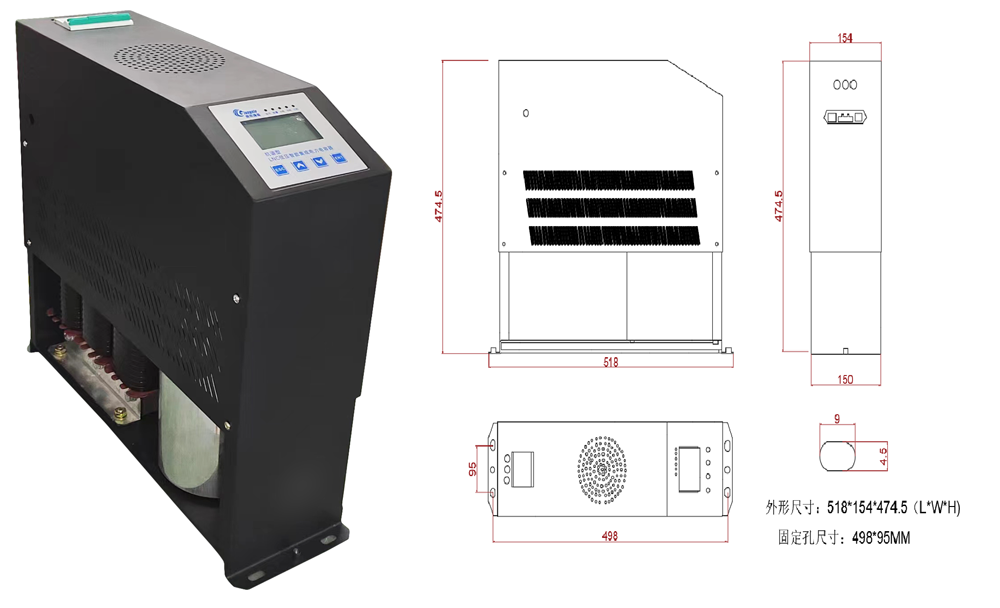

2、晶闸管型外形及安装尺寸
产品设计装柜典型补偿方案建议表
|
装柜容量 （kvar） |
普通型 |
|
|
共补方案 |
混合补方案 |
|
|
100 |
LLNC-SX/0.48-30-7%×3 LLNC-SX/0.48-10 ×1 |
LNC-SX/0.48-30-7%×3 LNC-FX/0.28-10-7%×1 |
|
120 |
LNC-SX/0.48-30-7%×4 |
LNC-SX/0.48-40 -7%×2 LNC-FX/0.28-20-7%×2 |
|
150 |
LNC-SX/0.48-30-7%×5 |
LNC-SX/0.48-30 -7%×2 LNC-SX/0.48-25 -7%×2 LNC-FX/0.28-20 -7%×2 |
|
180 |
LNC-SX/0.48-30-7%×6 |
LNC-SX/0.48-40 -7%×2 LNC-SX/0.48-20 -7%×2 LNC-FX/0.28-20 -7%×3 |
|
200 |
LNC-SX/0.48-30-7%×4 LNC-SX/0.48-40-7%×2 |
LNC-SX/0.48-40 -7%×3 LNC-SX/0.48-20 -7%×2 LNC-FX/0.28-20-7%×2 |
|
250 |
LNC-SX/0.48-40-7%×4 LNC-SX/0.48-30-7%×3 |
LNC-SX/0.48-40 -7%×4 LNC-SX/0.48-20-7%×2 LNC-FX/0.28-25 -7%×2 |
|
280 |
LNC-SX/0.48-40-7%×6 LNC-SX/0.48-20 -7%×2 |
LNC-SX/0.48-40-7%×4 LNC-SX/0.48-20-7%×4 LNC-FX/0.28-20-7%×2 |
|
300 |
LNC-SX/0.48-40 -7%×6 LNC-SX/0.48-30-7%×2 |
LNC-SX/0.48-40 -7%×5 LNC-SX/0.48-20-7%×4 LNC-FX/0.28-10 -7%×2 |
|
l 本表格产品型号仅供参考。 l 选择补偿柜体的尺寸及数量请参考智能电容器的尺寸和数量。 l 以上表格中抗谐波型智能电容器以7%电抗率为例，用户可根据实际需要选用合适的电抗率。 l 混合补偿为△型智能电容器和Y型智能电容器共同补偿，本方案可以解决三相负荷不平衡补偿效果不佳的问题。 |
||

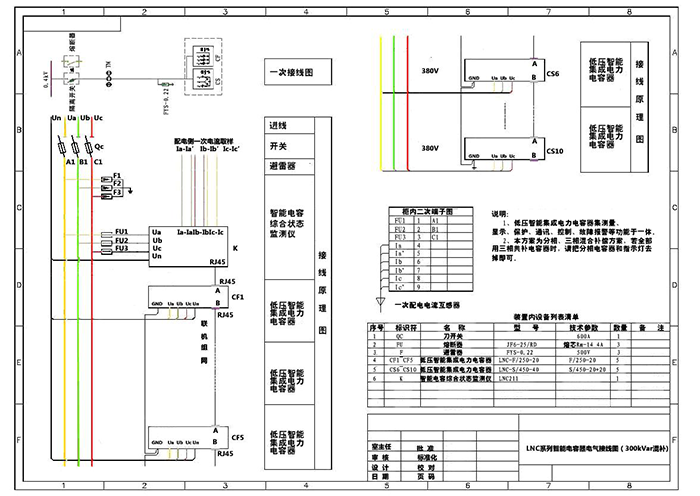

电气设计
装综合状态监控仪图纸
